10噸單梁起重機參數表10噸電動單梁起重機外形尺寸表
時間：2024-01-18來源：起重機廠家瀏覽次數：1
10噸單梁起重機介紹
LD型10噸電動單梁橋式起重機（以下簡稱10噸單梁起重機）是按標準JB/T1306-94設計制造的，10噸電動單梁起重機與CDI、MDI等形式的電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，起重量為10噸，適用跨度為7.5-22.5米工作環境溫度在—25—+40℃范圍內。
10噸單梁起重機圖片

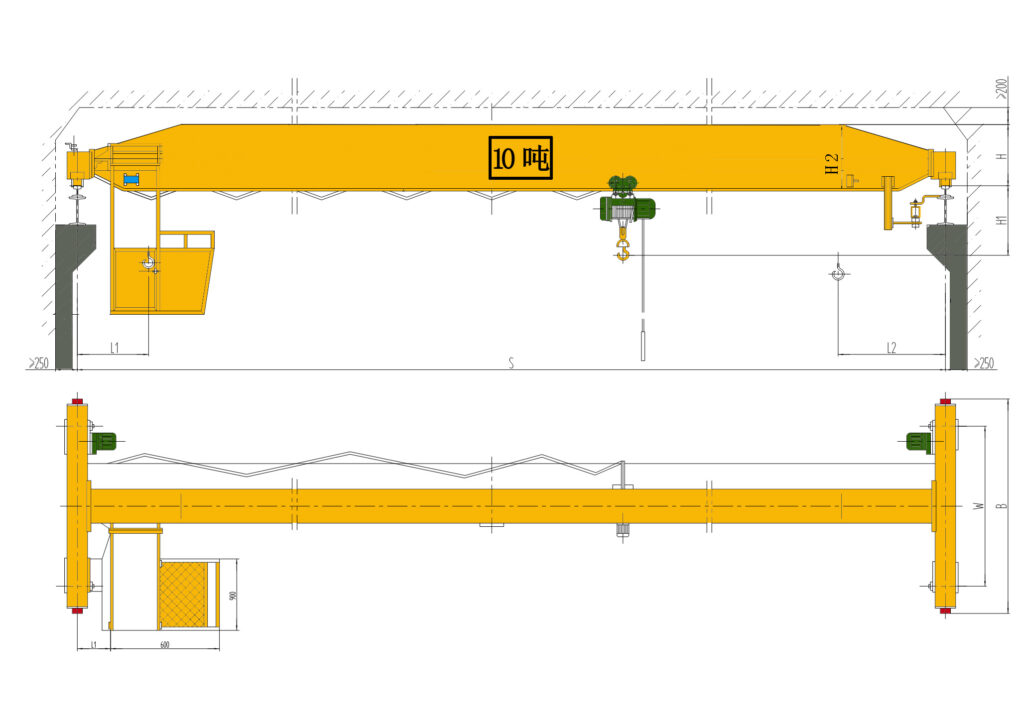

10噸單梁起重機結構圖
10噸單梁起重機技術參數
|
起重機運行機構 cranetravellingmechanism |
運行速度(m/min )Working speed |
(地)20 ground |
(地)30 ground |
(室)room | ||
| 速比speed ratio | 58.78 | 39.38 | 26.36 | |||
| 電動機motor | 型號type | YSE80?-4 | YSE90L-4 | ZDR100-4 | ||
| 功率(Kw)power | 2×0.8 | 2×1.5 | 2×1.5 | |||
|
轉速(r/min) otational speed |
1380 | |||||
|
起升機構(電動葫蘆)及 電動葫蘆運行機構 ifting Machanism (electric hoist )&electric hoist travellingmechanism |
電動葫蘆型式model of electric hoist | MD,型model | CD,型model | |||
|
起升速度(m/min) Lifting speed |
8/0.8(7/0.7) | 8(7) | ||||
|
起升高度H(m) Lifting heigh |
6、9、12、18、24、30 | |||||
|
運行速度(m/min) Traveling speed |
20 | |||||
| 電動機moto | 錐型鼠籠型cone squirrel-cage mode | |||||
| 工作級別Working class | A3 | |||||
| 電源electric current | 380V 50Hz three-phase | |||||
| 軌道面寬width of trai | 37~70mm | |||||
| 起重量Liftingweight | 跨度Span | 起重機質量Crane totaweight | 最大輪壓(KNMax.wheelpressure | 最小輪壓(KN)min.wheepressure | 基本尺寸Basic Dimensions (mm) | ||||||
| H? | H? | H? | B? | C? | C? | B | |||||
| 10噸 | 7.5 | 3.39 | 50.98 | 6.49 | 745 | 1470 | 910 | 2500 | 1230 | 1830 | 2000 |
| 8 | 3.48 | 51.78 | 6.66 | ||||||||
| 8.5 | 3.57 | 52.52 | 6.83 | ||||||||
| 9 | 3.69 | 53.23 | 7.03 | ||||||||
| 9.5 | 3.77 | 53.85 | 7.23 | ||||||||
| 10 | 3.87 | 54.14 | 7.37 | ||||||||
| 10.5 | 3.99 | 54.99 | 7.54 | ||||||||
| 11 | 4.07 | 55.93 | 8.04 | ||||||||
| 11.5 | 4.37 | 56.43 | 8.222 | 820 | 1495 | 1010 | 2500 | 2000 | |||
| 12 | 4.46 | 56.92 | 8.4 | ||||||||
| 12.5 | 4.61 | 57.38 | 8.58 | ||||||||
| 13 | 4.71 | 57.87 | 8.8 | ||||||||
| 13.5 | 4.84 | 58.30 | 8.99 | ||||||||
| 14 | 4.93 | 58.72 | 9.17 | ||||||||
| 14.5 | 5.10 | 64.22 | 9.5 | 855 | 1540 | 1110 | 3000 | 2500 | |||
| 15 | 5.20 | 64.48 | 9.6 | ||||||||
| 15.5 | 5.34 | 65.04 | 9.7 | ||||||||
| 16 | 5.43 | 65.68 | 10.184 | ||||||||
| 16.5 | 5.53 | 65.94 | 10.39 | ||||||||
| 17 | 5.63 | 66.49 | 10.6 | ||||||||
| 17.5 | 5.90 | 67.36 | 10.8 | 865 | 1600 | 1160 | 3000 | 2500 | |||
| 18 | 6.03 | 67.74 | 11.01 | ||||||||
| 18.5 | 6.13 | 68.13 | 11.22 | ||||||||
| 19 | 6.24 | 68.48 | 12.57 | ||||||||
| 19.5 | 6.69 | 68.91 | 12.8 | ||||||||
| 22.5 | 7.76 | 71.5 | 18.4 | 875 | 1640 | 1210 | 3500 | 1293 | 1893 | 3000 |
-
