MDG型20/5～32/5噸L型門式起重機技術參數表
時間：2024-04-16來源：起重機廠家瀏覽次數：1

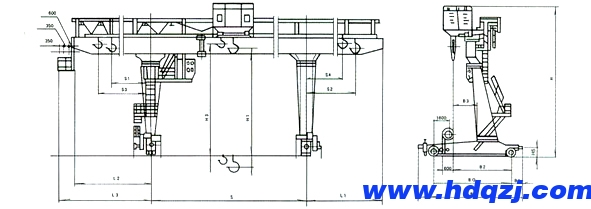

MDG型20/5～32/5噸L型門式起重機方案圖
MDG型20/5～32/5噸L型門式起重機技術規格參數：
| 起重量 | t | 20/5 | 32/5 | ||||||||||
| 工作制度 | A5 | ||||||||||||
| 跨度 | S | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | ||
| 起升高度 | H1 | 10 | 11 | 10 | 11 | ||||||||
H2 | 2 | 1 | 2 | 1 | |||||||||
H3 | 10 | 11 | 10.61 | 11.61 | |||||||||
| 速度 | 起升 | 主 | m/min | 9.2 | 7.3 | ||||||||
| 副 | |||||||||||||
| 小車運行 | 18.8 | 18.7 | |||||||||||
| 大車運行 | 39.3 | 38.6 | |||||||||||
| 電動葫蘆 | 起升 | 主 | kw | YZR250M1-8/35 | YZR280S-8/51 | ||||||||
| 副 | YZR180L-6/17 | YZR180L-6/17 | |||||||||||
| 小車運行 | YZR160M1-6/6.3 | YZR160M2-6/8.5 | |||||||||||
| 大車運行 | YZR160M2-6/2x8.5 | YZR160L-6/2x13 | YZR200L-8/2x18.5 | YZR200L-6/2x17 | YZR200L-6/26 | ||||||||
| 主要尺寸 | H | 13795 | 14795 | 14431 | 15431 | ||||||||
H5 | 660 | 800 | 590 | ||||||||||
L1 | 7234 | 9234 | 7506 | 9506 | |||||||||
L2 | 7934 | 9934 | 8506 | 10506 | |||||||||
L3 | 9280 | 11280 | 10006 | 12006 | |||||||||
S1S2 | 5000 | 7000 | 5000 | 7000 | |||||||||
S3 | 6486 | 8486 | 6685 | 8685 | |||||||||
S4 | 3514 | 5514 | 3315 | 5315 | |||||||||
B | 9029 | 9725 | 10530 | 11030 | |||||||||
B1 | 608 | 736 | 1565 | 1565 | |||||||||
B2 | 4596 | 4796 | 4930 | 5180 | |||||||||
B3 | 2160 | 1980 | |||||||||||
B0 | 7500 | 8000 | 7500 | 8000 | |||||||||
| 重量 | 小車 | t | 8.68 | 13.7 | |||||||||
| 總重 | 52.4 | 57 | 62 | 73.5 | 77.7 | 72.5 | 75.5 | 82.4 | 91.3 | 103.3 | |||
| 輪壓 | kn | 329 | 339 | 357 | 406 | 437 | 251 | 262 | 281 | 310 | 334 | ||
| 薦用鋼軌 | 小車 | 38kg/m | |||||||||||
打車 | 43kg/m 50kg/m | 43kg/m 50kg/m QU80 | |||||||||||
| 電源 | 三相交流 50HZ 380V | ||||||||||||
