起重機百科
Product Series

當前位置：起重機 > 技術資料 > 起重機百科

ZD1、ZDY1、ZDS1、ZDM1型錐形轉子三相異步電動機

時間：2024-01-19 來源：起重電機廠家 瀏覽次數：1

電動機介紹

ZD₁、ZDY₁、ZDS₁、ZDM₁型錐形轉子三相異步電動機系CD_I型、MD_I型電動葫蘆配套用電動機，其中ZD₁、ZDS₁、ZDM₁型供起吊用，ZDY₁型供行走用，電動機外殼防護等級為IP44.(可根據用戶需要生產IP54)。本系列電機為封閉自扇冷式，轉子為圓錐臺體形且為鼠籠式結構，電機本身帶有制動器，能夠可靠迅速的制動，電機有較高的起動轉矩，因此也可供機床、紡織、電子及通用機械等行業有以上要求的場所使用。

電動機說明

產品名稱：三相異步電動機
別名別稱：起重電機/馬達
所屬類別：錐形轉子
產品產地：江蘇南京/河南新鄉
非標定制：承接非標定制
動力形式：三相交流380V-50Hz
是否現貨：大部分現貨
生產周期：7~10天
供貨范圍：全國
送達方式：自提/代辦貨運
是否安裝：安裝另計
售后方式：一年保修

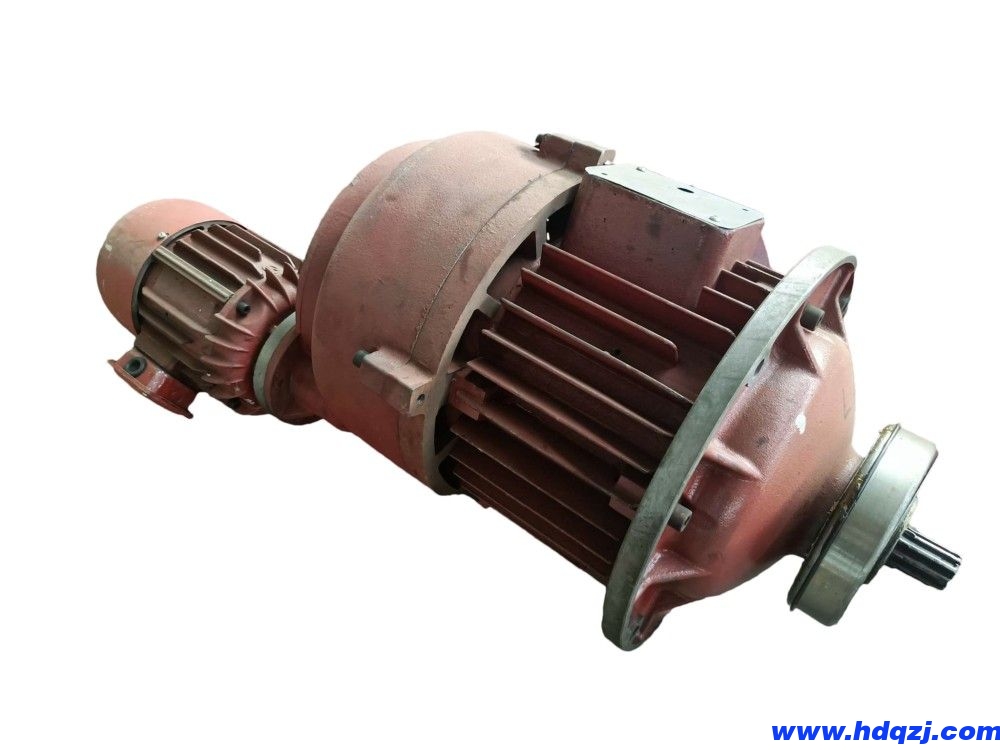

電動機圖片

ZDS型系列錐形轉子三相異步電動機 ZD型系列錐形轉子三相異步電動機

電動機參數

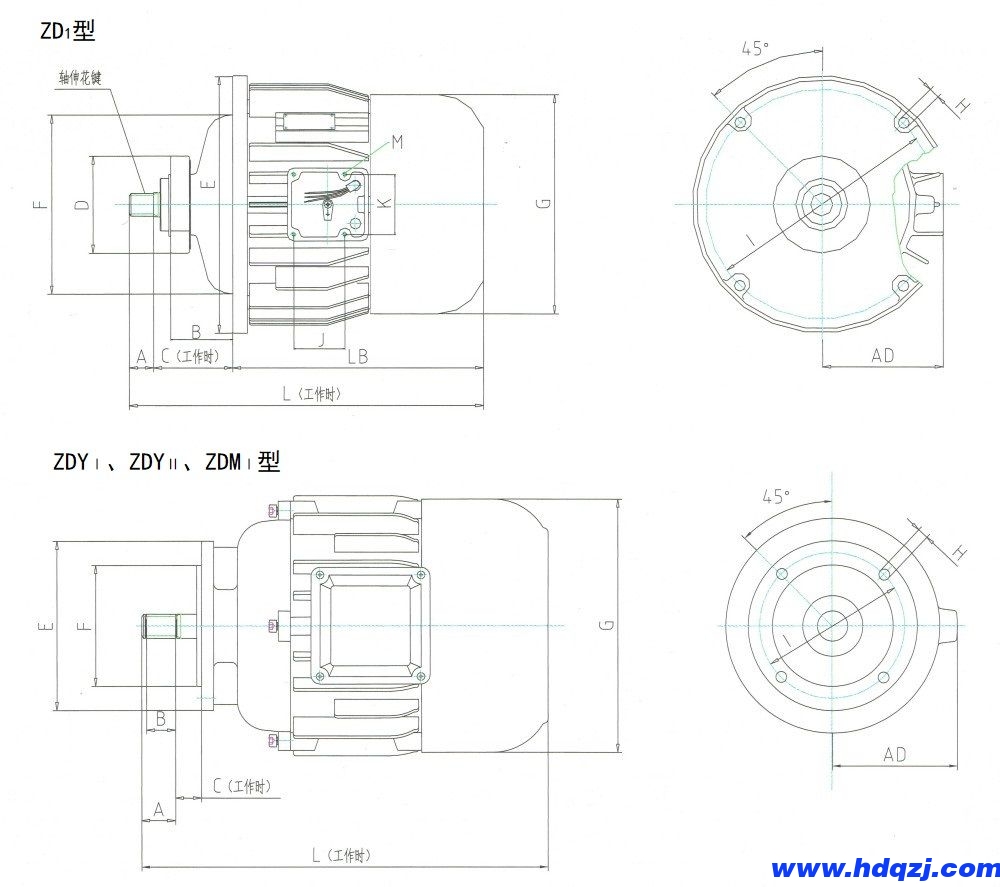

ZD系列錐形轉子三相異步電動機外形尺寸圖（不含18.5~24KW）

ZD系列錐形轉子三相異步電動機外形尺寸圖

ZD₁型、ZDS₁型18.5KW~24KW電機外形尺寸圖


ZD系列錐形轉子三相異步電動機外形尺寸表

			尺寸代號
型號	功率(Kw)	軸伸花鍵	A	B	C	D	E	F	G	H	1	J	K	L	M	AD
ZDY₁12-4	0.4	4D-15d9x12x4c11	25	22	15		Φ110	Φ75	Φ153	Φ7	Φ90			273	M5	116
ZDM₁12-4	0.4	4D-15d9x12x4c11	25	22	15		Φ110	Φ75	Φ153	Φ7	Φ90			273	M5	116
ZD₁21-4	0.8	6D-20d9x16x4c11	24	61	71	Φ110	Φ220	Φ177	Φ215	Φ9	Φ194	63	74	324	M5	110
ZDY₁21-4		6D-20d9x16x4c11	28	24	20		Φ140	Φ100	Φ215	Φ9	Φ120			332		160
ZDY₁21-4		6D-25d9x22x6c11	34	30	14		Φ220	Φ180	Φ215	Φ11	Φ200			332
ZDM₁21-4		6D-20d9x16x4c11	28	24	20		Φ140	Φ100	Φ215	Φ9	Φ120			332
ZD₁22-4	1.5	6D-20d9x16x4c1	24	61	71	Φ110	Φ235	Φ179	Φ228	Φ13.5	Φ205	63	74	362	M5	114
ZDY₁22-4		6D-25d9x22x6c11	34	30	14		Φ220	Φ180	Φ228	Φ11	Φ200			371		160
ZDM₁22-4		6D-25d9x22x6c11	34	30	14		Φ140	Φ100	Φ228	Φ11	Φ120			371
ZDM₁23-4	2.2	6D-25d9x22x6c11	34	30	14		Φ140	Φ100	Φ228	Φ11	Φ120			371
ZD₁31-4	3.0	6D-28d9x23x6c11	30	81	107	Φ120	Φ290	Φ220	Φ286	Φ13.5	Φ260	63	74	425	M5	143
ZD₁31-4			30	81	107	Φ120	Φ290	Φ220	Φ286	Φ13.5	Φ260					181
ZDM₁31-4			39	30	17		Φ220	Φ180	Φ286	Φ15	Φ200					181
ZDY₁31-4			50		6.5		Φ248	Φ180	Φ300	Φ15	Φ215			424.5		188
ZD₁32-4	4.5	6D-28d9x23x6c11	30	77	98	Φ120	Φ320	Φ223	Φ300	Φ13.5	Φ286	63	74	438	M5	150
ZD₁32-4			30	77	98	Φ120	Φ320	Φ223	Φ300	Φ13.5	Φ286			438		188
ZDY₁32-4			50		6.5		Φ248	Φ180	Φ300	Φ15	Φ215			448.5		188
ZD₁41-4	7.5	10D-35d9x28x4c11	35	97	120	Φ160	Φ380	Φ260	Φ343	Φ17.5	Φ340	63	74	510	M5	170
ZD₁51-4	13	10D-40d9x32x5c11	38	137	172	Φ200	Φ455	Φ300	Φ440	Φ17.5	Φ415	120	85	634	M6	210
ZD₁52-4	18.5	10D-45d9x36x5c11	55	157	187	Φ200	Φ455	Φ300	Φ440	Φ17.5	Φ415	120	85	711	M6	245
ZD₁52-4	18.5	10D-45d9x36x5c11	55	157	187	Φ200	Φ530	Φ450	Φ440	Φ17.5	Φ490	120	85	711	M6	245
ZDX62-4	24	10D-52d9x42x6c11	55	173	198	Φ200	Φ550	Φ460	Φ520	Φ17.5	Φ500	80	118	740	M6	240

ZDS₁系列錐形轉子三相異步電動機外形尺寸表

型號	功率（Kw）	軸伸花鍵	A	B	C	D	E	F	G	H	1	J	K	L	M	N	AD
ZDS₁21-4	0.8/0.4	6D-20d9x16x4c11	24	61	71	Φ110	Φ220	Φ177	408	Φ9	Φ194	279	368	344	Φ153	129	116
ZDS₁22-4	1.5/0.4	6D-20d9x16x4c11	24	61	71	Φ110	Φ235	Φ179	408	Φ13.5	Φ205	279		382		129
ZDS₁31-4	3.0/0.4	6D-28d9x23x6c11	30	81	107	Φ120	Φ290	Φ220	482		Φ260	327		420		165
ZDS₁32-4	4.5/0.4	6D-28d9x23x6c11	30	77	98	Φ120	Φ320	Φ223	487		Φ286	327		435		165
ZDS₁41-4	7.5/0.8	10D-35d9x28x4c11	35	97	120	Φ160	Φ380	Φ260	608	Φ17.5	Φ340	418	437	518	Φ215	190	160
ZDS₁51-4	13/1.5	10D-40d9x32x5c11	38	137	172	Φ200	Φ455	Φ300	682		Φ415	454	397	703		220
ZDS₁52-4	18.5/2.2	10D-45d9x36x5c11	55	157	187	Φ200	Φ455	Φ450	682		Φ415	454		735
ZDS₁52-4	18.5/2.2	10D-45d9x36x5c11	55	157	187	Φ200	Φ530	Φ450	719		Φ490	454		735
ZDS₁62-4	24/3.0	10D-52d9x42x6c11	55	173	198	Φ200	Φ550	Φ460	844		Φ500	569	456	780	Φ286	250	10

ZD系列錐形轉子三相異步電動機主要技術參數

型號	功率kW	額定電壓V	額定轉速r/min	額定電流 A	功率因數COSф	效率%	起動電流A	堵轉轉矩/額定轉矩	最大轉矩/額定轉矩	轉動慣量Kg/㎡	額定電壓下軸向磁拉力(N)	彈簧工作壓力(N)	制動力矩Nm	接法
ZDY_Ⅰ12-4	0.4	380	1380	1.26	0.72	67	7	2.0	2.0		147	110.74		Y
ZDM_Ⅰ12-4										0.016			4.41
ZD_Ⅰ21-4	0.8	380	1380	2.4	0.72	70	13	2.5	2.5	0.036	235.2	152.9	8.34	Y
ZDY_Ⅰ21-4
ZDY_Ⅱ21-4
ZDM_Ⅰ21-4
										0.036			8.34
ZDS_Ⅰ21-4	0.8/0.4		1380/138	2.4/1.26			13/7
ZD_Ⅰ22-4	1.5	380	1380	4.2	0.74	73	24	2.5	2.5	0.045	352.8	273.4	16.6	Y
ZDY_Ⅰ22-4
ZDY_Ⅱ22-4
ZDM_Ⅰ22-4										0.045			16.6
ZDS_Ⅰ22-4	1.5/0.4		1380/138	4.2/1.26			24/7
ZDM_Ⅰ23-4	2.2	380	1380	6	0.75	75	30	2.6	2.6	0.05	510.6	425.5	27.44	Y
ZD_Ⅰ31-4	3.0	380	1380	7.5	0.77	79	45	2.7	2.7	0.130	725.2	460.6	34.32	Y
ZDM_Ⅰ31-4
ZDY_Ⅰ31-4
ZDS_Ⅰ31-4	3.0/0.4		1380/138	7.5/1.26			45/7
ZD_Ⅰ32-4	4.5	380	1380	10.82	0.80	79	65	2.7	2.7	0.160	960	676.2	49.03	Y
ZDY_Ⅰ32-4
ZDS_Ⅰ32-4	4.5/0.4		1380/138	10.82/1.25			65/7
ZD_Ⅰ41-4	7.5	380	1400	17.80	0.80	80	110	3.0	3.0	0.390	1449	882	83.30	Y
ZDS_Ⅰ41-4	7.5/0.8		1400/138	17.8/2.4			110/13
ZD_Ⅰ51-4	13	380	1400	29.7/51.44	0.82	81	180	3.0	3.0	1.100	1940	1033.9	147.10	Y
							180/24
ZDS_Ⅰ51-4	13/1.5		1400/138	29.7/4.2
ZD_Ⅰ52-4	18.5	380	1400	41.7/72.23	0.82	82	229	3.0	3.0	1.151	1999	1479.8	245.25	Y
							229/30
ZDS_Ⅰ52-4	18.5/2.2		1400/138	41.7/6
ZD_Ⅰ62-4	24	380	1400	50/86.5	0.90	89	255	3.7	3.7	1.31	2260	1746.2	390	Y
ZDS_Ⅰ62-4	24/3.0		1400/138	50/7.5			255/45

電動機廠家

電機廠家提供ZD₁、ZDY₁、ZDS₁、ZDM₁型錐形轉子三相異步電動機設計制造（定制）和電機配件批發零售、安裝修理維修等服務，更多國標/非標/專用起重電機廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
