LX44系列斷火限位開關介紹
時間：2019-04-11來源：斷火限位開關廠家瀏覽次數：989
LX44系列斷火限位開關也有LX44型斷火限位開關，LX44斷火限位開關，LX44系列斷火限位器，LX44系列限位斷火開關，LX44系列電動葫蘆限位斷火開關，LX44系列電動葫蘆斷火限位開關，LX44系列行車斷火限位開關，LX44系列起重機斷火限位開關，LX44系列行程限位開關，LX44系列電動葫蘆限位開關。
LX44系列斷火限位開關介紹簡介：
LX44系列斷火限位器按照GB14048.5設計、制造和檢驗，適用于交流50Hz電壓至380V，直流電壓220V的控制線路中。（以下簡稱斷火限位）斷火限位器主要用于電動葫蘆上升、下降限位保護之用，可直接分?jǐn)?、接通電?dòng)機的主回路。
LX44系列斷火限位開關圖片
LX44系列斷火限位開關型號規格：
斷火限位開關型號：LX44系列，LX101系列，LXZ1系列，LX39系列，YBLX系列，LXD系列，DXZ系列；
斷火限位開關規格：3A，10A，20A，40A；
LX44系列斷火限位開關工作原理：
斷火限位器主要有動靜觸頭、推位桿(動作桿)、基座、蓋及殼體等所組成，當起升鉤上升或下降到一定極限位位置時，對斷火限位器上推拉桿產生推或拉的動作、使其中一對動靜觸頭分?jǐn)?，切?u>電動葫蘆主電源，從而起限位作用，當推拉桿及動作桿復位時，在彈簧力的作用下，合觸同時重新閉合。
LX44系列斷火限位開關內部結構
LX44系列斷火限位開關工作環境：
1、周圍介質溫度不高于+40℃及不低于-5℃，且24小時內平均溫度不超過+35℃；
2、空氣相對濕度在+40℃時不大于90%，在較低的溫度下可以有較高的相對濕度，例如20℃時相對濕度可達90%，對于溫度偶爾變化而產生的凝露要采取措施；
3、在無爆炸危險的介質場所中使用，且介質內無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃，特殊環境工作可定制；
LX44系列斷火限位開關接線圖、電路圖
電動葫蘆推薦：MD1型鋼絲繩電動葫蘆 CD1型鋼絲繩電動葫蘆
LX44系列斷火限位開關介紹簡介：
LX44系列斷火限位器按照GB14048.5設計、制造和檢驗，適用于交流50Hz電壓至380V，直流電壓220V的控制線路中。（以下簡稱斷火限位）斷火限位器主要用于電動葫蘆上升、下降限位保護之用，可直接分?jǐn)?、接通電?dòng)機的主回路。
LX44系列斷火限位開關圖片
斷火限位開關型號：LX44系列，LX101系列，LXZ1系列，LX39系列，YBLX系列，LXD系列，DXZ系列；
斷火限位開關規格：3A，10A，20A，40A；
LX44系列斷火限位開關工作原理：
斷火限位器主要有動靜觸頭、推位桿(動作桿)、基座、蓋及殼體等所組成，當起升鉤上升或下降到一定極限位位置時，對斷火限位器上推拉桿產生推或拉的動作、使其中一對動靜觸頭分?jǐn)?，切?u>電動葫蘆主電源，從而起限位作用，當推拉桿及動作桿復位時，在彈簧力的作用下，合觸同時重新閉合。
LX44系列斷火限位開關內部結構
1、周圍介質溫度不高于+40℃及不低于-5℃，且24小時內平均溫度不超過+35℃；
2、空氣相對濕度在+40℃時不大于90%，在較低的溫度下可以有較高的相對濕度，例如20℃時相對濕度可達90%，對于溫度偶爾變化而產生的凝露要采取措施；
3、在無爆炸危險的介質場所中使用，且介質內無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃，特殊環境工作可定制；
LX44系列斷火限位開關接線圖、電路圖

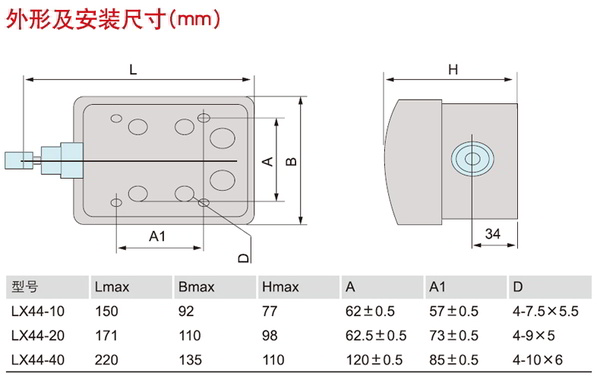

LX44系列斷火限位開關外形尺寸：
LX44系列斷火限位開關技術參數：
|
型號及規格
|
額定工作電壓
（v） |
額定工作電流
（a） |
可控電動機最大功率
（kw） |
動作行程
（mm） |
允許動作超程
（mm） |
操作力
（n） |
|
lx44-10
|
380
|
10
|
4.5
|
6-8
|
≤3
|
≤30
|
|
lx44-20
|
380
|
20
|
7.54
|
8-10
|
≤3
|
≤50
|
|
lx44-20
|
380
|
40
|
13
|
12-14
|
≤3
|
≤100
|
電動葫蘆推薦：MD1型鋼絲繩電動葫蘆 CD1型鋼絲繩電動葫蘆
