QY系列絕緣橋式起重機技術參數QY型絕緣橋式起重機外形尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
絕緣起重機介紹
絕緣橋式起重機適用于有色金屬電解鋁、鎂、鉛和鋅等冶煉車間。起重量有：5、10、16、16/3.2、20/5噸等。因車間內地面設備帶有直流電流，為了防止在工作過程中帶電設備上的電流可能通過被吊運的構件傳到起重機上，危及起重機操作司機的生命及設備的安全，在起重機的適當部位設置了幾道絕緣裝置，故被稱為絕緣起重機。安全可靠，性能良好。
絕緣起重機說明
-
產品名稱：絕緣橋式起重機
-
別名別稱：絕緣天車/吊機/航吊/航車
-
型號規格：QY系列
-
所屬類別：絕緣雙梁橋式
-
產品產地：河南新鄉
-
非標定制：可非標定制
-
動力形式：三相交流380V-50Hz
-
是否現貨：定制生產
-
生產周期：45~60天
-
供貨范圍：全國
-
送達方式：自提/代辦貨運
-
是否安裝：安裝另計
-
售后方式：一年保修
絕緣起重機圖冊
絕緣起重機參數

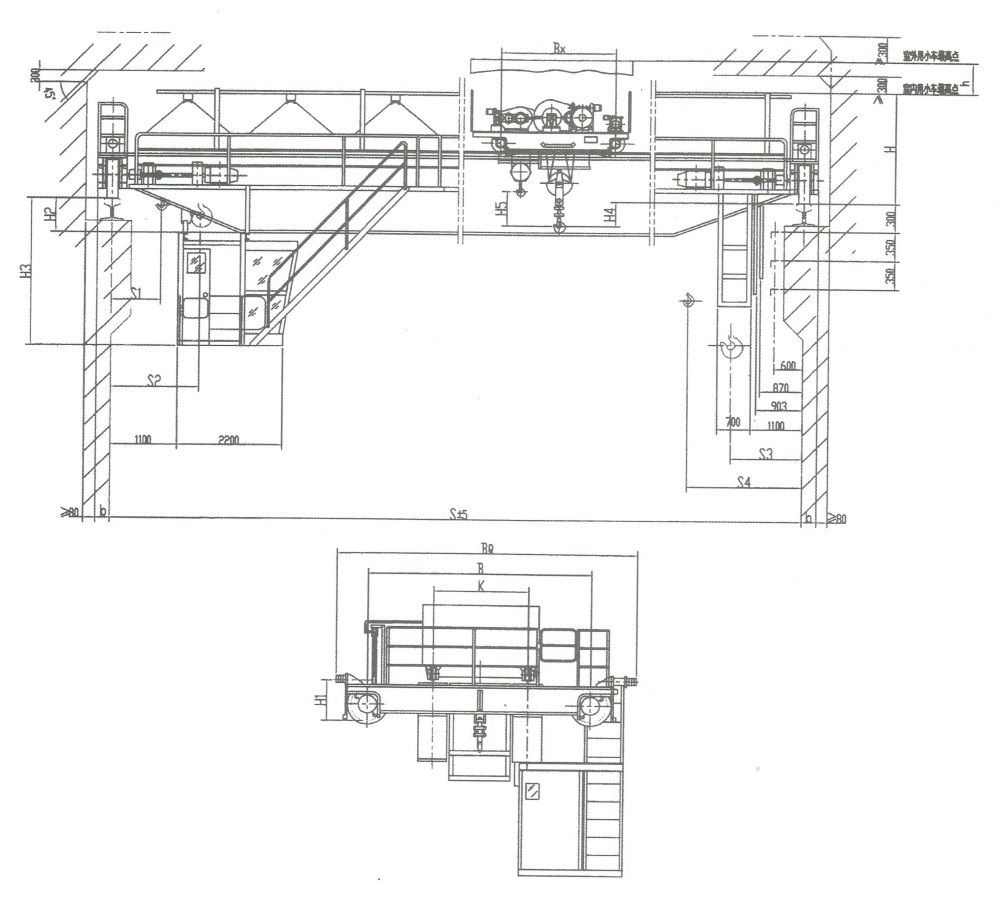

QY型5-10噸絕緣橋式起重機外形尺寸圖
QY型5-10噸絕緣橋式起重機技術參數及尺寸表
QY型16/3.2-20/5噸絕緣橋式起重機技術參數及尺寸表
| 起重量 | t | 16/3.2 | 20/5 | ||||||||||||||||||||||||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||||||||||||
| 最大起升高度 | 主 | 16 | 12 | ||||||||||||||||||||||||||||||
| 副 | 18 | 14 | |||||||||||||||||||||||||||||||
| 工作級別 | A6 | A6 | |||||||||||||||||||||||||||||||
| 速度 | 主起升 | m/min | 10.7 | 9.8 | |||||||||||||||||||||||||||||
| 副起升 | 14.6 | 15.5 | |||||||||||||||||||||||||||||||
| 小車運行 | 44.6 | ||||||||||||||||||||||||||||||||
| 大車運行 | 76 | 89 | 76 | 89 | |||||||||||||||||||||||||||||
| 電動機 | 主起升 | KW | YZR250M1-6/37 | YZR250M2-6/45 | |||||||||||||||||||||||||||||
| 副起升 | YZR160L-6/13 | YZR180L-6/17 | |||||||||||||||||||||||||||||||
| 小車運行 | YZR132M2-6/4 | ||||||||||||||||||||||||||||||||
| 大車運行 |
YZR160M1-2-6 /2×7.5 |
YZR160L-6/2×11 |
YZR160M1-2-6 /2×7.5 |
YZR160L-6/2×11 | |||||||||||||||||||||||||||||
|
主要尺寸 (mm) |
H | 2095 | 2097 | 2187 | 2185 | 2097 | 2099 | 2189 | |||||||||||||||||||||||||
| H3 | 2570 | 2550 | 2620 | 2770 | 2920 | 3070 | 3220 | 2570 | 2574 | 2554 | 2624 | 2772 | 2922 | 3072 | 3222 | ||||||||||||||||||
| H1 | 790 | 880 | 790 | 880 | |||||||||||||||||||||||||||||
| H4 | 1527 | 1525 | 1435 | 1437 | 1461 | 1459 | 1369 | ||||||||||||||||||||||||||
| H5 | 1000 | 596 | |||||||||||||||||||||||||||||||
| h | 820 | ||||||||||||||||||||||||||||||||
| k | 2000 | ||||||||||||||||||||||||||||||||
| BQ | 6235 | 6235 | 6835 | 6235 | 6235 | 6835 | |||||||||||||||||||||||||||
| B | 4400 | 5000 | 4400 | 5000 | |||||||||||||||||||||||||||||
| Bx | 2400 | ||||||||||||||||||||||||||||||||
| b | 230 | 260 | 230 | 260 | |||||||||||||||||||||||||||||
| H2 | 80 | 180 | 240 | 390 | 540 | 690 | 840 | 80 | 84 | 184 | 244 | 392 | 542 | 692 | 842 | ||||||||||||||||||
| S1 | 1040 | 1030 | |||||||||||||||||||||||||||||||
| S2 | 1850 | 1900 | |||||||||||||||||||||||||||||||
| S3 | 1500 | 1450 | |||||||||||||||||||||||||||||||
| S4 | 2310 | 2320 | |||||||||||||||||||||||||||||||
| 重量 | 小車 | t | 6.592 | 8.64 | |||||||||||||||||||||||||||||
| 總重 | 21 | 23 | 25 | 29 | 32 | 36 | 40 | 44 | 22 | 24 | 27 | 31 | 34 | 39 | 43 | 46 | |||||||||||||||||
| 最大輪壓 | KN | 155 | 164 | 173 | 194 | 203 | 214 | 223 | 232 | 177 | 188 | 199 | 221 | 233 | 243 | 255 | 265 | ||||||||||||||||
| 薦用鋼軌 | 43Kg/m QU70 | ||||||||||||||||||||||||||||||||
| 電 源 | 三相交流50Hz 380V | ||||||||||||||||||||||||||||||||
絕緣起重機廠家
絕緣橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多國標/非標絕緣橋式起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
-
